راهنمای علائم اختصاری شیرآلات صنعتی [مشخصات فنی، کدها، استانداردها ]
- بدون نظری
شیرآلات صنعتی فقط با نامی مانند شیر توپی، شیر دروازه ای یا شیر پروانه ای شناخته نمی شوند. روی بدنه، پلاک مشخصات و مدارک فنی این تجهیزات معمولا مجموعه ای از حروف، اعداد و کدها درج می شود که هر کدام اطلاعات مشخصی درباره اندازه، فشار، جنس، استاندارد، نوع اتصال و نحوه عملکرد شیر ارائه می کنند. آشنایی با این نشانه ها برای انتخاب صحیح ولو و جلوگیری از اشتباه در خرید یا نصب اهمیت زیادی دارد.
در این راهنمای علائم اختصاری شیرآلات صنعتی، مهم ترین کدهایی را بررسی می کنیم که در مشخصات فنی و پلاک شیرهای صنعتی دیده می شوند. هدف این است که بتوانید یک شیر صنعتی را از روی اطلاعات درج شده روی بدنه یا پلاک آن بهتر شناسایی و مشخصات آن را با نیاز پروژه تطبیق دهید.

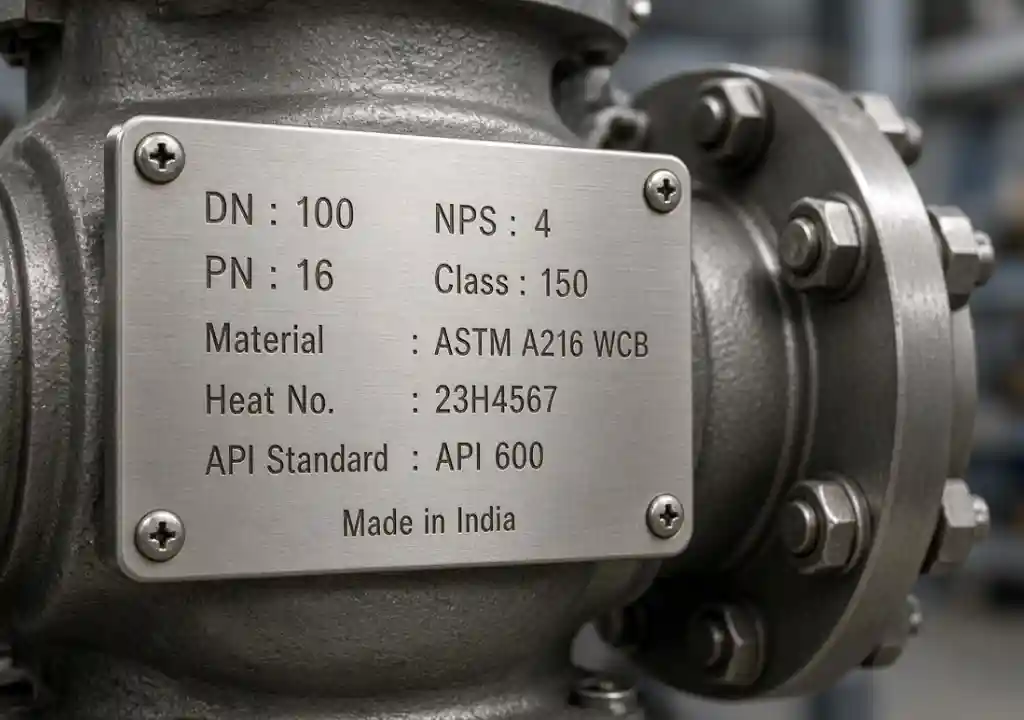

علائم اختصاری رایج روی بدنه و پلاک شیرآلات صنعتی

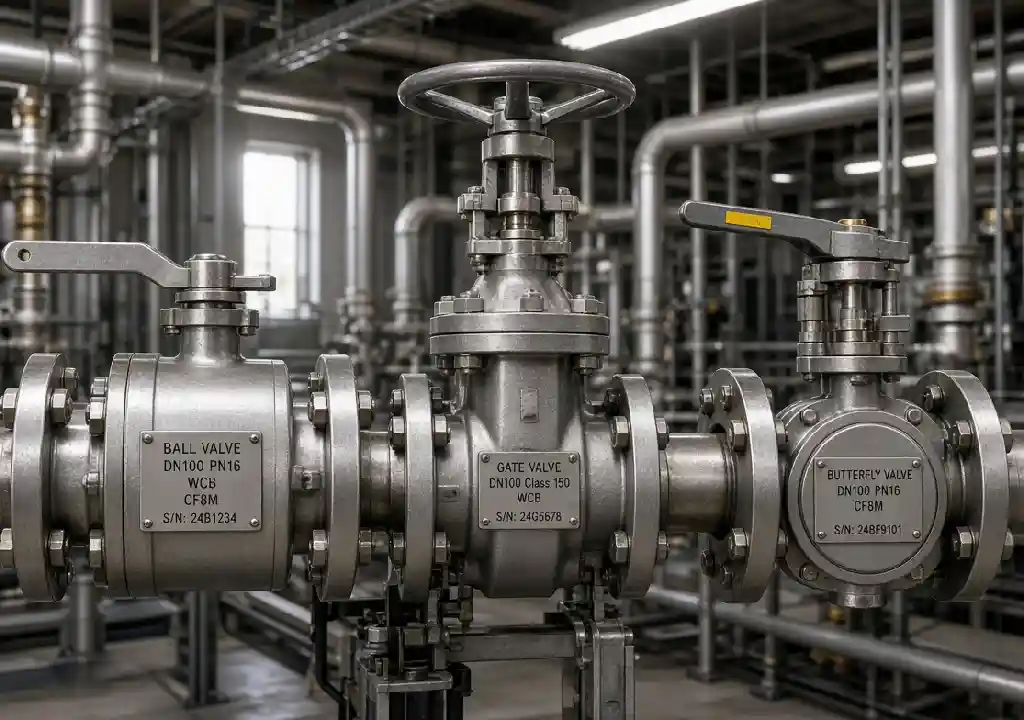

علائم اختصاری شیرآلات صنعتی ممکن است روی بدنه، فلنج، کاور یا پلاک فلزی درج شوند. این اطلاعات معمولا شامل سایز نامی، فشار، جنس بدنه، استاندارد ساخت، نوع اتصال و جهت جریان هستند. برای مثال، عبارت DN100 PN16 می تواند به سایز نامی و رده فشاری شیر اشاره داشته باشد، در حالی که کدی مانند WCB یا CF8M جنس متریال بدنه را مشخص می کند.
در پروژه های صنعتی، تنها مشاهده یک کد کافی نیست و باید مجموعه مشخصات در کنار یکدیگر بررسی شوند. سایز، فشار و دما، جنس سیال، نوع اتصال و استاندارد مورد نیاز باید با دیتاشیت و شرایط واقعی خط مطابقت داشته باشند.
همچنین بخوانید: شیر خودکار چیست؟ [ بررسی انواع و کاربرد ]
کدهای مربوط به جنس شیرآلات صنعتی
یکی از مهم ترین بخش های آموزش علائم اختصاری شیرآلات صنعتی، شناخت کدهای متریال است. این کدها کمک می کنند مشخص شود بدنه یا برخی قطعات اصلی شیر از چه ماده ای ساخته شده اند.
برخی کدهای متداول عبارتند از:
- WCB: فولاد کربنی ریخته گری که در بسیاری از سرویس های عمومی صنعتی استفاده می شود.
- LCB و LCC: فولادهای کربنی مناسب برای شرایط دمای پایین تر.
- CF8: فولاد زنگ نزن ریخته گری با ترکیب نزدیک به استنلس استیل 304.
- CF8M: فولاد زنگ نزن ریخته گری با پایه 316 و مقاومت مناسب در برابر بسیاری از محیط های خورنده.
- CF3M: نوع کم کربن فولاد زنگ نزن 316 برای شرایطی که جوش پذیری اهمیت بیشتری دارد.
- A105: یکی از متریال های فورج شده پرکاربرد در ساخت برخی اجزای شیر و اتصالات.
- F316: متریال فورج شده بر پایه استنلس استیل 316.
- F51: فولاد داپلکس که برای برخی محیط های خورنده و شرایط سخت مورد استفاده قرار می گیرد.
البته یک کد متریال به تنهایی تعیین کننده مناسب بودن شیر برای یک سیال نیست. دما، فشار، ترکیب شیمیایی سیال و شرایط محیطی نیز باید بررسی شوند.
علائم فشار و رده فشاری؛ PN و Class
PN و Class از مهم ترین علائم اختصاری شیرآلات صنعتی هستند و هنگام انتخاب شیر باید با دقت بررسی شوند.
PN مخفف Pressure Nominal است و در سیستم های متریک برای بیان رده فشاری نامی استفاده می شود. نمونه هایی مانند PN10، PN16، PN25 و PN40 در مشخصات شیرها و فلنج ها دیده می شوند.
در مقابل، Class بیشتر در سیستم های مبتنی بر استاندارد ASME کاربرد دارد و مقادیری مانند Class 150، Class 300، Class 600 و Class 1500 را شامل می شود.
نکته مهم این است که نباید PN و Class را صرفا دو عدد قابل تبدیل به یکدیگر در نظر گرفت. ظرفیت واقعی تحمل فشار به دما، متریال و استاندارد مربوطه وابسته است. بنابراین برای انتخاب شیر، جدول فشار و دما و استاندارد سازنده باید بررسی شود.
جدول مهم ترین علائم اختصاری شیرآلات صنعتی
| علامت یا کد | مفهوم | کاربرد یا اهمیت |
|---|---|---|
| DN | قطر نامی | تعیین سایز اسمی شیر بر اساس سیستم متریک |
| NPS | Nominal Pipe Size | بیان سایز اسمی بر اساس اینچ |
| PN | Pressure Nominal | مشخص کردن رده فشار نامی |
| Class | کلاس فشاری | تعیین ریتینگ فشار و دمای شیر |
| WCB | فولاد کربنی ریخته گری | استفاده در بسیاری از سرویس های عمومی |
| CF8M | استنلس استیل ریخته گری | کاربرد در محیط های دارای ریسک خوردگی |

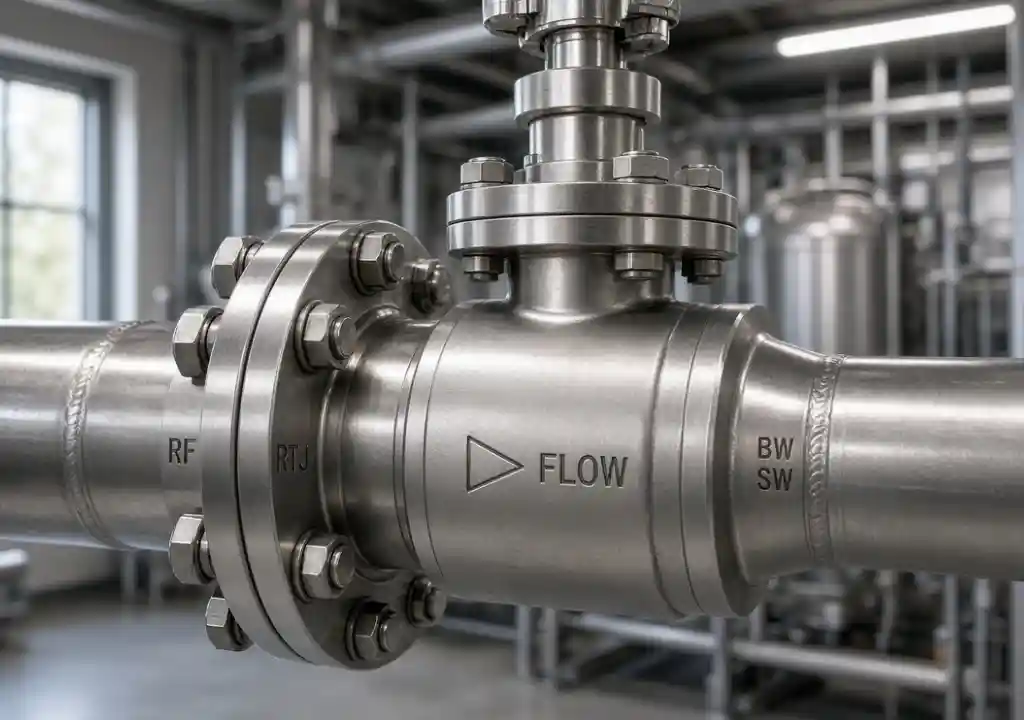

| RF | Raised Face | نوع سطح متداول در فلنج |
| RTJ | Ring Type Joint | اتصال فلنجی مناسب برخی سرویس های فشار بالا |
| BW | Butt Weld | اتصال جوشی لب به لب |
| SW | Socket Weld | اتصال ساکت ولد |
| API | استانداردهای صنعت نفت | مشخص کردن الزامات طراحی، ساخت یا تست |
| ASME | استاندارد مهندسی | مرجع مهم برای طراحی و رده بندی |
| NACE | الزامات سرویس های خورنده | اهمیت ویژه در برخی سرویس های حاوی H2S |
| Fire Safe | ایمنی در برابر آتش | نشان دهنده قابلیت تست شده شیر در شرایط آتش |
| FLOW | جهت جریان | کمک به نصب صحیح شیر |
| Heat No. | شماره ذوب | امکان ردیابی مواد اولیه |
| ISO 5211 | استاندارد اتصال عملگر | تعیین ابعاد اتصال شیر و عملگر |
نکات مهم هنگام بررسی کدها و مشخصات شیر صنعتی
در زمان خرید یا بررسی شیرآلات صنعتی، تنها به یک علامت اختصاری توجه نکنید. مجموعه مشخصات باید با یکدیگر سازگار باشند.
- فشار و دمای کاری خط را با رده فشاری شیر تطبیق دهید.
- جنس بدنه و تریم را متناسب با نوع سیال انتخاب کنید.
- استاندارد طراحی و تست را با الزامات پروژه مقایسه کنید.
- نوع اتصال شیر را با خط لوله و فلنج ها هماهنگ کنید.
- در شیرهای دارای جهت جریان، فلش روی بدنه را بررسی کنید.
- شماره سریال و Heat Number را برای محصولات پروژه های حساس کنترل کنید.
- اطلاعات پلاک را با دیتاشیت، سفارش خرید و مدارک فنی تطبیق دهید.
- در صورت وجود ابهام، از کاتالوگ سازنده برای تفسیر دقیق کد استفاده کنید.
خرید شیرآلات صنعتی با مشخصات فنی معتبر
انتخاب شیر صنعتی مناسب تنها به شناخت نوع ولو محدود نمی شود؛ بلکه سایز، فشار، متریال، استاندارد و نوع اتصال نیز باید دقیقا متناسب با شرایط پروژه باشند. بررسی علائم اختصاری می تواند به خریدار کمک کند تا محصول را دقیق تر با نیاز خط مقایسه کند و از انتخاب نامناسب جلوگیری شود.
اگر به دنبال بررسی و تهیه انواع شیرآلات صنعتی و کشاورزی هستید، می توانید مشخصات فنی محصولات را در مجموعه کارخانه شیرآلات صنعتی و کشاورزی بهشیر بررسی کنید. تطبیق مشخصات فنی، نوع شیر، متریال و شرایط کاری پیش از خرید، یکی از مهم ترین مراحل انتخاب یک ولو مناسب برای پروژه است.
جمع بندی
شناخت علائم اختصاری شیرآلات صنعتی به شما کمک می کند اطلاعات مهمی مانند سایز، فشار، جنس، استاندارد، نوع اتصال و جهت نصب را سریع تر از روی پلاک یا بدنه شیر تشخیص دهید. کدهایی مانند DN، NPS، PN، Class، WCB، CF8M، API، ASME، RF و Fire Safe هر کدام بخشی از مشخصات فنی محصول را بیان می کنند.
با استفاده از این راهنمای علائم اختصاری شیرآلات صنعتی می توان مشخصات یک ولو را دقیق تر بررسی کرد؛ با این حال، برای انتخاب نهایی همیشه باید اطلاعات درج شده روی محصول با دیتاشیت، استاندارد مربوطه و شرایط واقعی خط لوله مطابقت داده شود.
