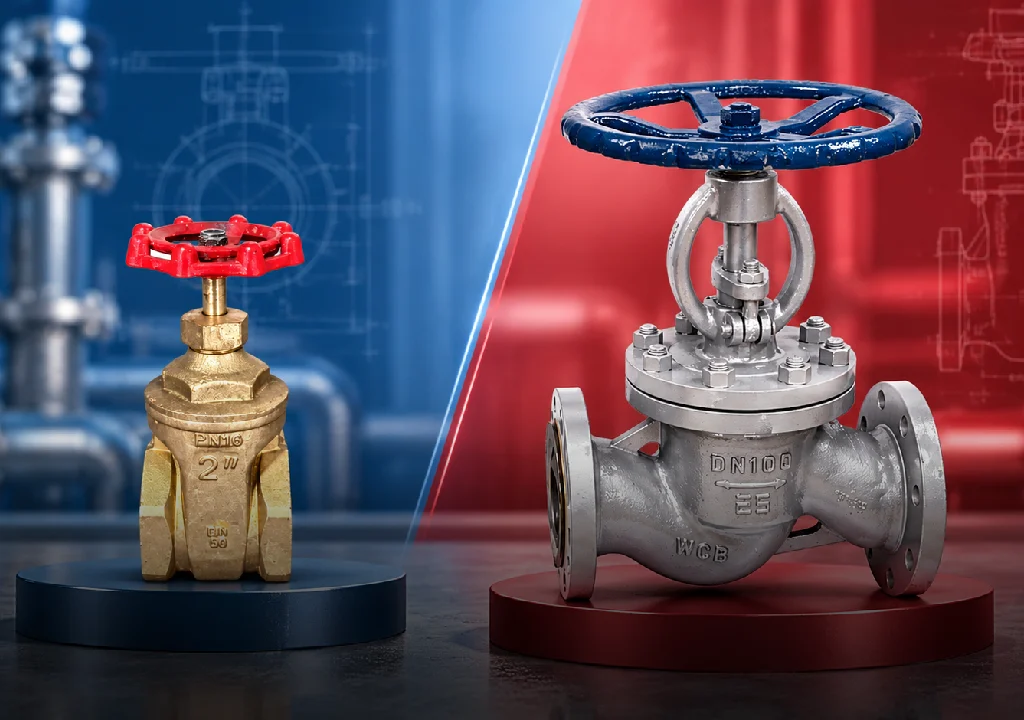

تفاوت شیر سوزنی با کشویی چیست؟

شیرهای صنعتی از تجهیزات مهم در سیستم های انتقال سیالات هستند که هر کدام با توجه به ساختار و نحوه عملکرد، کاربرد متفاوتی دارند. شیر سوزنی و شیر کشویی دو نوع پرکاربرد از این تجهیزات هستند که با وجود شباهت در کنترل جریان، برای اهداف یکسانی طراحی نشده اند. شناخت تفاوت شیر سوزنی با کشویی به شما کمک می کند تا متناسب با فشار کاری، نوع سیال و نیاز سیستم، گزینه مناسبی انتخاب کنید. در این مقاله، مقایسه شیر سوزنی با کشویی را از نظر عملکرد، سرعت باز و بسته شدن، افت فشار و نحوه نصب بررسی می کنیم.

معرفی شیر سوزنی

شیر سوزنی (Needle Valve) نوعی شیر صنعتی است که برای تنظیم دقیق جریان سیال استفاده می شود. این شیر دارای یک سوزن مخروطی شکل است که با چرخاندن دسته، به سمت نشیمنگاه حرکت می کند و میزان عبور سیال را تغییر می دهد. طراحی دقیق این قطعه امکان کنترل تدریجی جریان را فراهم می کند.

کاربرد شیر سوزنی

شیر سوزنی در سیستم هایی کاربرد دارد که تنظیم دقیق دبی اهمیت زیادی دارد. از جمله کاربردهای آن می توان به موارد زیر اشاره کرد:

• کنترل جریان در خطوط ابزار دقیق و تجهیزات آزمایشگاهی
• تنظیم جریان گازها و مایعات در سیستم های صنعتی
• استفاده در مدارهای هیدرولیک و پنوماتیک
• تنظیم جریان در خطوط نمونه گیری و اندازه گیری فشار

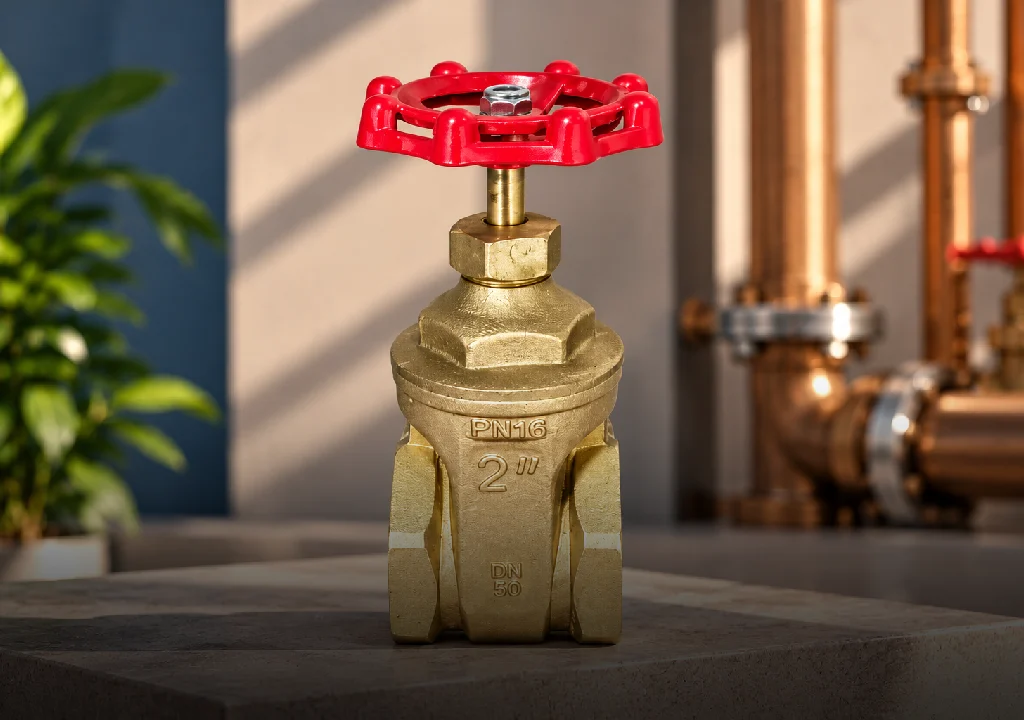

معرفی شیر کشویی

شیر کشویی (Gate Valve) برای قطع و وصل جریان سیال در خطوط لوله طراحی شده است. در این شیر، یک صفحه یا گوه با حرکت عمودی نسبت به مسیر جریان، عبور سیال را مسدود یا آزاد می کند. شیر کشویی در حالت کاملا باز، مسیر عبور گسترده ای ایجاد می کند و برای تنظیم مداوم دبی مناسب نیست.

کاربرد شیر کشویی

شیر کشویی بیشتر در خطوطی استفاده می شود که نیاز به قطع و وصل کامل جریان دارند. مهم ترین کاربردهای آن عبارت اند از:

• شبکه های آبرسانی و تاسیسات ساختمانی
• خطوط انتقال آب و سیالات صنعتی
• سیستم های تاسیساتی و موتورخانه ها
• خطوطی که افت فشار پایین در حالت باز اهمیت دارد

برای بررسی مدل های مختلف، می توانید محصولات شیرآلات برنجی را متناسب با مشخصات سیستم و شرایط نصب بررسی کنید.

بررسی تفاوت های شیر سوزنی با کشویی

مهم ترین فرق شیر سوزنی با کشویی در هدف طراحی آنها است. شیر سوزنی برای تنظیم تدریجی و دقیق جریان ساخته شده، در حالی که شیر کشویی برای قطع و وصل کامل سیال کاربرد دارد.

معیار مقایسه	شیر سوزنی	شیر کشویی
کاربرد اصلی	تنظیم دقیق جریان	قطع و وصل جریان
ساختار داخلی	سوزن مخروطی	صفحه یا گوه متحرک
دقت تنظیم دبی	بالا	پایین
افت فشار در حالت باز	معمولا بیشتر	معمولا کمتر
سرعت عملکرد	تنظیم تدریجی	مناسب قطع و وصل، بسته به طراحی
کاربرد رایج	ابزار دقیق و کنترل جریان	خطوط اصلی انتقال سیال

مقایسه طرز کار شیر سوزنی و کشویی

در شیر سوزنی، با چرخاندن دسته، سوزن به آرامی به نشیمنگاه نزدیک یا از آن دور می شود. به این ترتیب، سطح عبور سیال تغییر می کند و امکان تنظیم دبی به وجود می آید.

در شیر کشویی، حرکت صفحه داخلی باعث باز یا بسته شدن مسیر می شود. هنگامی که شیر کاملا باز باشد، صفحه از مسیر اصلی جریان کنار می رود و عبور سیال با محدودیت کمتری انجام می شود.

تفاوت در نحوه عملکرد شیر سوزنی و کشویی

شیر سوزنی برای کنترل جریان در موقعیت های مختلف طراحی شده است و می تواند دبی را به صورت تدریجی تنظیم کند. در مقابل، شیر کشویی بهتر است در وضعیت کاملا باز یا کاملا بسته قرار بگیرد. استفاده طولانی مدت از شیر کشویی برای تنظیم جریان ممکن است باعث لرزش، فرسایش قطعات داخلی و آسیب به نشیمنگاه شود.

مقایسه سرعت کارکرد شیر سوزنی و کشویی

سرعت عملکرد این دو شیر به اندازه، طراحی و نوع عملگر بستگی دارد. شیر سوزنی برای رسیدن به تنظیم دقیق معمولا به چرخش های متعدد نیاز دارد. شیر کشویی نیز برای باز و بسته شدن کامل ممکن است به چندین دور چرخش دسته احتیاج داشته باشد. بنابراین، هیچ کدام را نمی توان بدون توجه به مدل و شرایط کاری، همیشه سریع تر دانست.

تفاوت نصب شیر سوزنی با کشویی

هنگام نصب شیر سوزنی باید به جهت جریان مشخص شده روی بدنه، فشار کاری، نوع اتصال و دسترسی مناسب برای تنظیم توجه کرد. در نصب شیر کشویی نیز فضای لازم برای عملکرد دسته یا فلکه، ابعاد شیر و تطابق اتصالات با خط لوله اهمیت دارد. انتخاب جنس بدنه و آب بندی مناسب با نوع سیال نیز در هر دو مدل ضروری است.

نحوه باز و بسته شدن شیر سوزنی و کشویی

در شیر سوزنی، چرخاندن دسته باعث حرکت تدریجی سوزن می شود و میزان جریان را تغییر می دهد. در شیر کشویی، چرخاندن فلکه، صفحه داخلی را بالا یا پایین می برد تا مسیر جریان باز یا بسته شود. هر دو مدل ممکن است با طراحی های مختلفی تولید شوند؛ بنابراین تعداد دورهای لازم به مشخصات سازنده بستگی دارد.

مقایسه افت فشار در شیر سوزنی و کشویی

افت فشار یکی از معیارهای مهم در مقایسه شیر سوزنی با کشویی است. مسیر عبور سیال در شیر سوزنی به دلیل ساختار داخلی و تغییر مقطع، معمولا افت فشار بیشتری ایجاد می کند. شیر کشویی در حالت کاملا باز، مسیر مستقیم تری دارد و معمولا افت فشار کمتری به وجود می آورد. البته میزان واقعی افت فشار به اندازه شیر، دبی، خواص سیال و طراحی داخلی بستگی دارد.

برای انتخاب مطمئن تر و بررسی مشخصات محصولات، می توانید به کارخانه شیرآلات صنعتی بهشیر مراجعه کنید. همچنین هنگام خرید، بررسی قیمت شیر فلکه کشویی برنجی می تواند به مقایسه گزینه های موجود کمک کند؛ البته شیر یکطرفه فنری از نظر عملکرد با شیر سوزنی و کشویی متفاوت است.

جمع بندی

تفاوت شیر سوزنی با کشویی به ساختار داخلی و کاربرد اصلی آنها مربوط می شود. شیر سوزنی برای تنظیم دقیق جریان و شیر کشویی برای قطع و وصل کامل سیال مناسب است. هنگام انتخاب بین شیر سوزنی یا کشویی، باید به میزان دقت مورد نیاز، افت فشار، نوع سیال، فشار کاری و شرایط نصب توجه کنید تا عملکرد سیستم بهینه و عمر تجهیزات بیشتر شود. در بهشیر امکان بررسی قیمت شیر یکطرفه فنری برنجی و سوزنی و کشویی وجود دارد تا در نهایت بتوانید انتخابی بهتر داشته باشید.

سوالات متداول

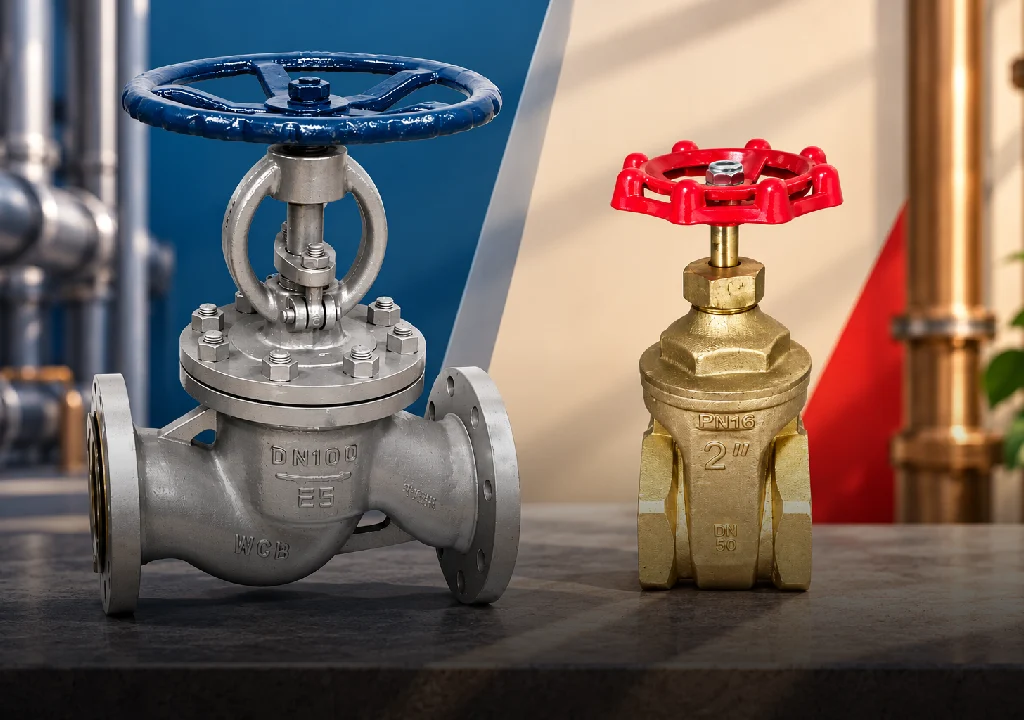

شیر سوزنی بهتر است یا شیر کشویی؟

برای تنظیم دقیق جریان، شیر سوزنی انتخاب مناسب تری است؛ اما برای قطع و وصل کامل جریان در خطوط لوله، شیر کشویی کاربرد بیشتری دارد.

آیا می توان از شیر کشویی برای تنظیم فشار استفاده کرد؟

شیر کشویی برای تنظیم مداوم جریان یا فشار طراحی نشده است و بهتر است در حالت کاملا باز یا بسته استفاده شود..

کدام شیر افت فشار کمتری دارد؟

شیر کشویی در حالت کاملا باز معمولا افت فشار کمتری نسبت به شیر سوزنی ایجاد می کند.
