شیر صافی چیست ؟ [مزایا و معایب و انواع آن]
- بدون نظری
شیر صافی یکی از تجهیزات مهم در بسیاری از خطوط لوله‌کشی صنعتی، تأسیسات آب و سیستم‌های انتقال سیالات است که برای جلوگیری از ورود ذرات جامد و ناخالصی‌ها به تجهیزات حساس استفاده می‌شود. این شیر با داشتن یک توری یا المان فیلتراسیون، ذراتی مانند براده، زنگ‌زدگی، رسوبات و آلودگی‌های موجود در مسیر سیال را جدا می‌کند. در این محتوا خواهید دانست که شیر صافی چیست ؟
آشنایی با شیر صافی به مهندسان و مصرف‌کنندگان کمک می‌کند تا با توجه به نوع سیال، فشار کاری، دمای سیستم و میزان آلودگی، مدل مناسبی را انتخاب کنند. در ادامه به معرفی شیر صافی، کاربردها، انواع، مزایا و معایب آن می‌پردازیم.
شیر صافی چیست؟

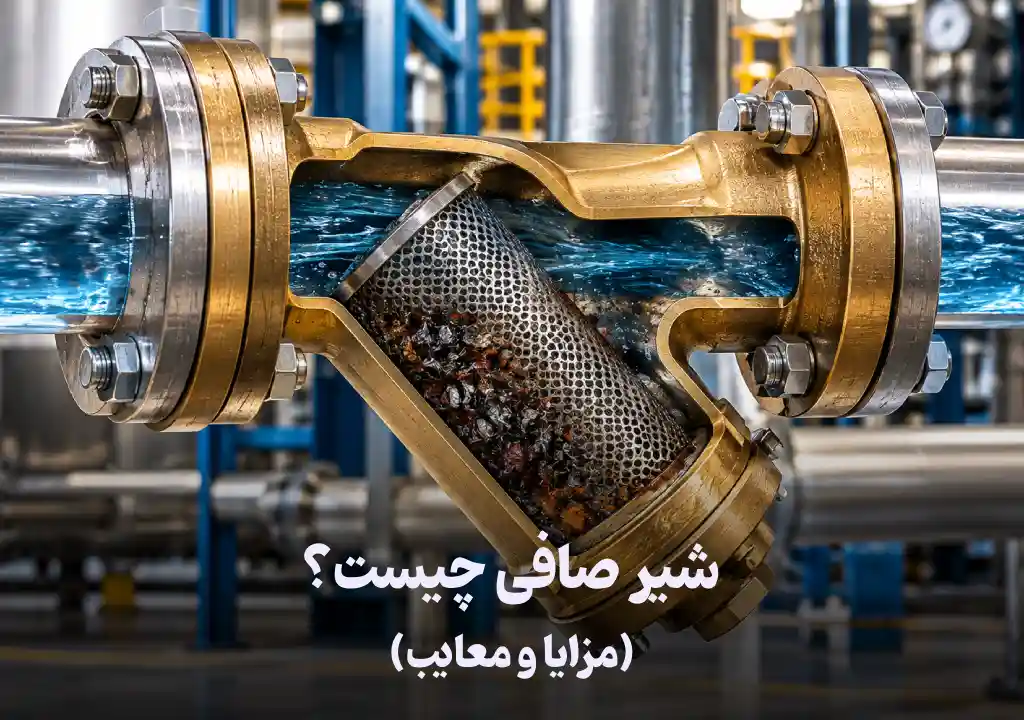

در پاسخ به سؤال «شیر صافی چیست» باید گفت شیر صافی یا Strainer Valve تجهیزی است که برای جداسازی ذرات جامد از سیال و محافظت از تجهیزات پایین‌دست به کار می‌رود. ساختار این تجهیز معمولاً شامل بدنه، محفظه صافی و توری یا المنت مشبک است.
هنگامی که سیال وارد شیر می‌شود، از توری عبور می‌کند و ذراتی که اندازه آن‌ها از منافذ صافی بزرگ‌تر است، درون محفظه باقی می‌مانند. به این ترتیب، ناخالصی‌ها وارد تجهیزاتی مانند پمپ، شیرآلات، کنتور، مبدل حرارتی و تجهیزات کنترلی نمی‌شوند.
یکی از نکات مهم در آشنایی با شیر صافی این است که این تجهیز با فیلترهای دقیق تفاوت دارد. صافی معمولاً برای گرفتن ذرات جامد نسبتاً درشت و محافظت مکانیکی از تجهیزات استفاده می‌شود، در حالی که فیلترها می‌توانند برای جداسازی ذرات بسیار ریز نیز طراحی شوند.
کاربرد شیر صافی چیست؟

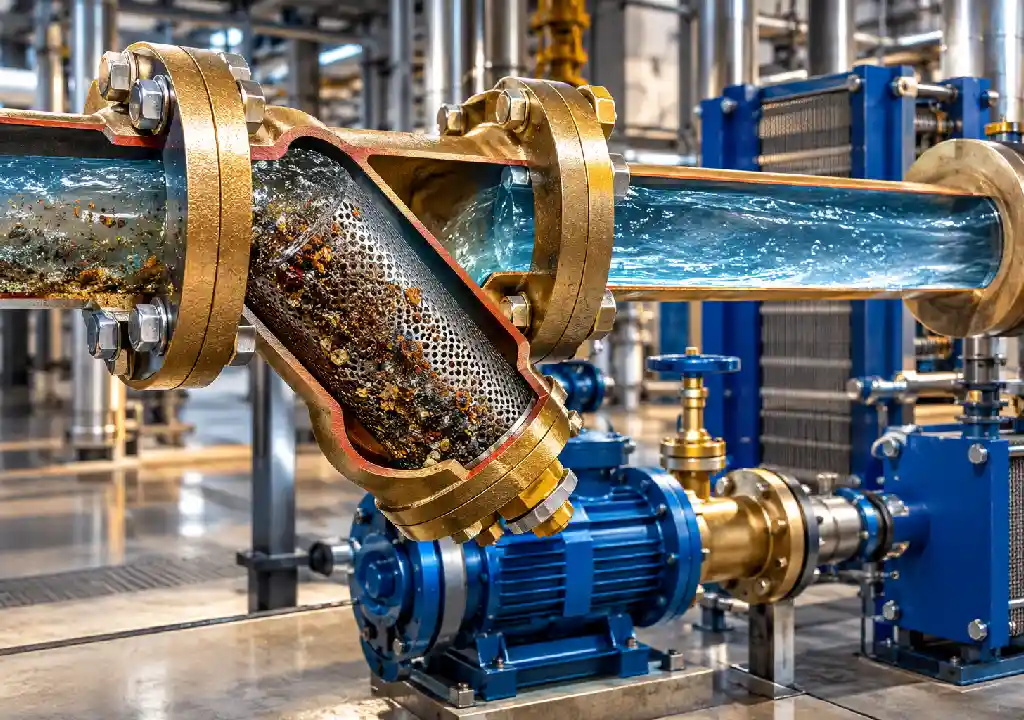

کاربرد اصلی شیر صافی، محافظت از تجهیزات و جلوگیری از آسیب ناشی از ورود ذرات خارجی به سیستم است. وجود ناخالصی در سیال می‌تواند باعث کاهش راندمان، گرفتگی مسیر، سایش قطعات و حتی خرابی تجهیزات شود.
مهم‌ترین کاربردهای شیر صافی عبارت‌اند از:
- محافظت از پمپ‌ها در برابر ذرات جامد و آلودگی‌های موجود در سیال
- جلوگیری از ورود براده و رسوبات به شیرآلات کنترلی
- استفاده در سیستم‌های آبرسانی و تأسیسات ساختمانی
- محافظت از مبدل‌های حرارتی و تجهیزات صنعتی
- استفاده در خطوط انتقال آب، روغن و برخی سیالات صنعتی
- کاهش احتمال گرفتگی نازل‌ها و مسیرهای باریک
- جلوگیری از آسیب به تجهیزات اندازه‌گیری و ابزار دقیق
انتخاب صحیح صافی باید بر اساس قطر خط، نوع سیال، فشار و دمای کاری و همچنین اندازه ذرات موجود در مسیر انجام شود.

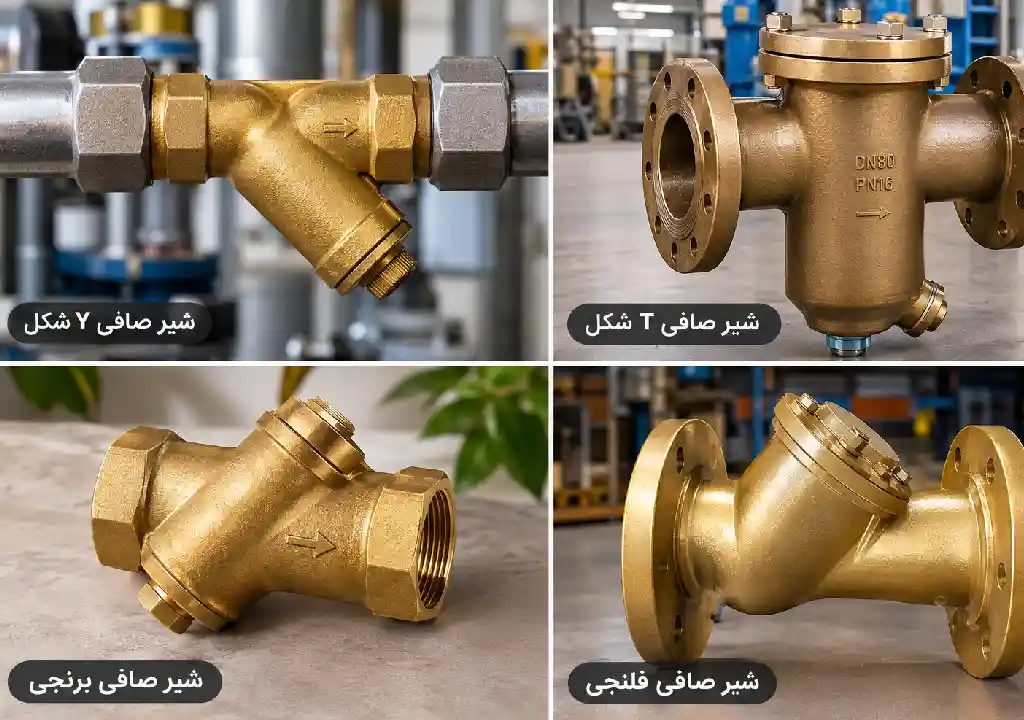

معرفی انواع شیر صافی
شیرهای صافی از نظر شکل بدنه، نحوه اتصال و نوع کاربرد در مدل‌های مختلفی تولید می‌شوند. انتخاب هر مدل به شرایط نصب و مشخصات سیستم بستگی دارد.
شیر صافی Y شکل
صافی Y یکی از مدل‌های رایج در خطوط لوله است که محفظه صافی آن به شکل حرف Y طراحی شده است. این ساختار باعث می‌شود توری در یک محفظه جانبی قرار بگیرد و امکان خارج کردن و تمیز کردن آن وجود داشته باشد.
صافی Y معمولاً در خطوط آب، بخار، روغن و بسیاری از سیستم‌های صنعتی استفاده می‌شود و به دلیل ابعاد نسبتاً مناسب، برای فضاهای محدود نیز گزینه قابل توجهی است.
شیر صافی T شکل
صافی T شکل یا Basket Strainer دارای محفظه‌ای بزرگ‌تر برای قرارگیری سبد یا توری است. این مدل برای سیستم‌هایی که حجم بیشتری از ذرات جامد دارند مناسب‌تر است، زیرا ظرفیت نگهداری آلودگی در آن می‌تواند بیشتر باشد. از این مدل بیشتر در برخی خطوط صنعتی و سیستم‌هایی استفاده می‌شود که نیاز به ظرفیت فیلتراسیون بالاتر دارند.
شیر صافی برنجی
صافی‌های برنجی بیشتر در سیستم‌های آبرسانی و تأسیسات کاربرد دارند. بدنه برنجی در برابر خوردگی مقاومت مناسبی داشته و برای بسیاری از کاربردهای آب مناسب است. مدل برنجی باید بر اساس فشار کاری، اندازه اتصال و نوع سیال انتخاب شود تا عملکرد مناسبی در سیستم داشته باشد.
شیر صافی فلنجی
صافی‌های فلنجی برای خطوط با قطر بالاتر و سیستم‌های صنعتی مورد استفاده قرار می‌گیرند. اتصال فلنجی امکان نصب و جداسازی مناسب تجهیز را فراهم می‌کند و در بسیاری از خطوط فشار متوسط و بالا کاربرد دارد.
مزایا و معایب شیر صافی

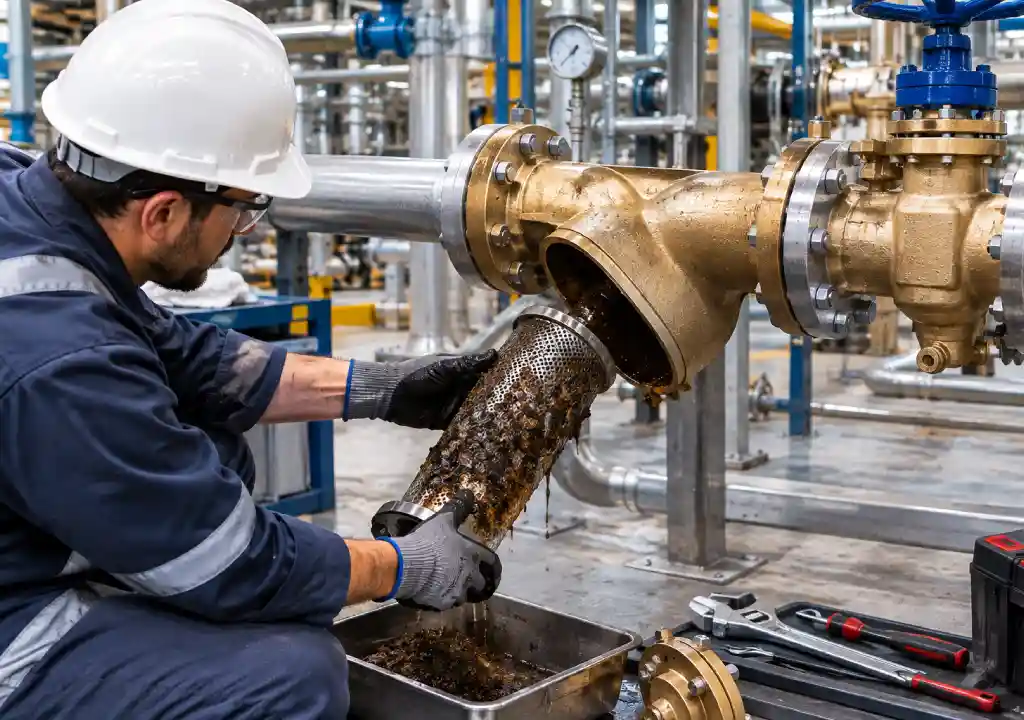

در ادامه، مزایا و معایب شیر صافی را می‌توان از نظر عملکرد، نگهداری و هزینه‌های بهره‌برداری بررسی کرد. این تجهیز با جلوگیری از ورود ذرات و آلودگی‌ها به تجهیزات پایین‌دست، به محافظت از سیستم کمک می‌کند؛ با این حال، برای حفظ عملکرد مناسب به بازرسی و تمیزکاری دوره‌ای نیاز دارد.
| مزایای شیر صافی | معایب شیر صافی |
|---|---|
| جلوگیری از ورود ذرات جامد و ناخالصی‌ها به تجهیزات | نیاز به بازرسی و تمیزکاری دوره‌ای |
| کاهش احتمال گرفتگی مسیرهای انتقال سیال | افزایش افت فشار در صورت گرفتگی توری |
| محافظت از پمپ‌ها، شیرآلات و تجهیزات کنترلی | اشغال فضای مشخص در مسیر لوله‌کشی |
| کمک به افزایش عمر مفید تجهیزات پایین‌دست | نیاز به انتخاب مش یا توری متناسب با اندازه ذرات |
| کاهش هزینه‌های تعمیر و نگهداری | کاهش عملکرد در صورت نگهداری نامناسب |
| امکان تمیز کردن و تعویض توری در بسیاری از مدل‌ها | احتمال آسیب توری در شرایط فشار نامناسب |
| تنوع در جنس بدنه، اندازه و نوع اتصال | نیاز به دسترسی مناسب برای سرویس و تعویض توری |
| قابلیت استفاده در سیستم‌های مختلف صنعتی و تأسیساتی | تجمع آلودگی روی توری می‌تواند جریان سیال را محدود کند |
همچنین بخوانید: تفاوت شیر یکطرفه سوپاپی و دریچه ای [کدام بهتر است؟]
انواع شیر های یک طرفه موجود در بهشیر
شیرهای یکطرفه با صافی یکسان نیستند و وظایف متفاوتی دارند. شیر یکطرفه برای جلوگیری از برگشت سیال طراحی شده است، در حالی که صافی وظیفه جدا کردن ذرات جامد از جریان را بر عهده دارد. با این حال، هر دو تجهیز می‌توانند برای حفاظت بهتر از سیستم‌های انتقال سیال مورد استفاده قرار بگیرند.
در کنار انواع تجهیزات مورد استفاده در خطوط لوله، برای بررسی و انتخاب محصولات مناسب می‌توانید لیست قیمت شیر سه راه صافی برنجی را نیز بررسی کنید. این محصولات برای کاربردهای مختلف تأسیساتی و انتقال سیالات عرضه می‌شوند.
خرید شیر صافی از کارخانه شیرآلات صنعتی بهشیر
انتخاب شیر صافی مناسب به مشخصات فنی خط لوله و شرایط کاری سیستم وابسته است. بررسی جنس بدنه، نوع توری، فشار کاری، دمای سیال و نوع اتصال پیش از خرید می‌تواند از انتخاب اشتباه و هزینه‌های اضافی جلوگیری کند.
برای آشنایی بیشتر با محصولات و تجهیزات مورد استفاده در خطوط لوله، می‌توانید محصولات و اطلاعات فنی کارخانه شیرآلات صنعتی بهشیر را بررسی کنید و متناسب با نیاز پروژه، گزینه مناسب را انتخاب نمایید.
جمع بندی
شیر صافی تجهیزی کاربردی برای جداسازی ذرات جامد و محافظت از تجهیزات موجود در مسیر لوله‌کشی است. مدل‌های Y شکل، T شکل، برنجی و فلنجی از انواع پرکاربرد آن هستند. انتخاب صحیح شیر صافی بر اساس نوع سیال، فشار، دما، قطر خط و اندازه ذرات انجام می‌شود و نگهداری منظم آن نیز برای جلوگیری از افت فشار و حفظ عملکرد سیستم اهمیت زیادی دارد.
