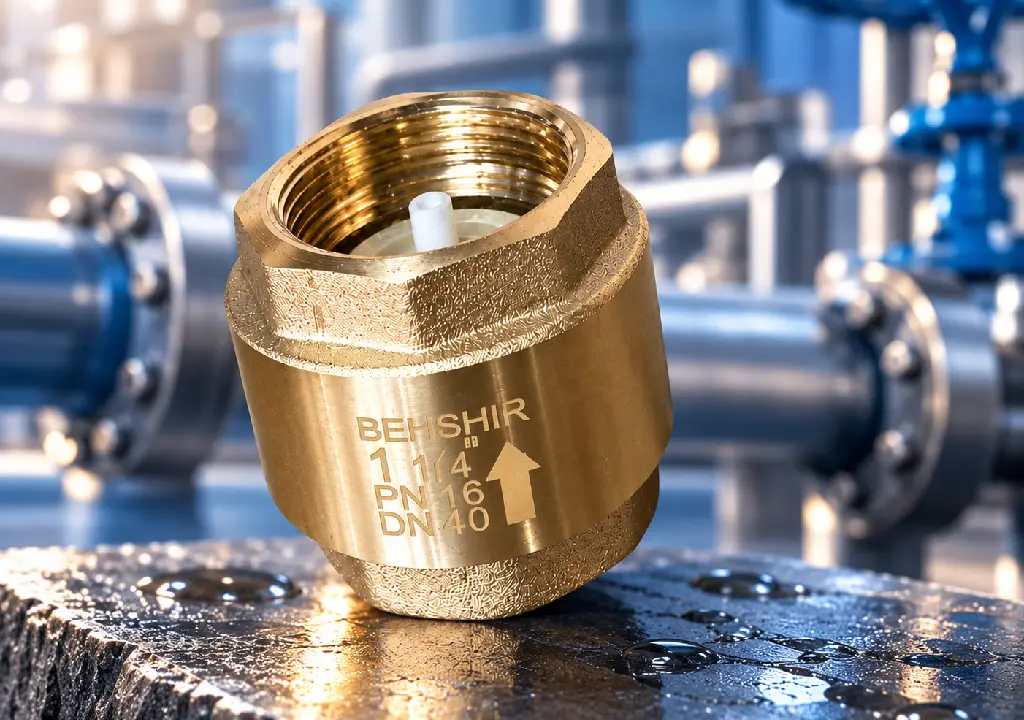

شیر یکطرفه فنری چیست؟

شیر یکطرفه فنری یکی از تجهیزات مهم در سیستم های لوله کشی صنعتی و تاسیساتی است که وظیفه اصلی آن جلوگیری از برگشت جریان سیال در مسیر لوله است. این شیر با استفاده از یک فنر و قطعه مسدود کننده، عبور سیال را در یک جهت امکان پذیر می کند و در صورت کاهش فشار یا معکوس شدن جریان، مسیر را می بندد. به همین دلیل، استفاده از آن می تواند از آسیب دیدن پمپ ها، تجهیزات و سایر اجزای سیستم جلوگیری کند.

در این مقاله، همه چیز درباره شیر یک طرفه فنری، انواع، اجزا، ویژگی ها، کاربردها و نحوه عملکرد آن را بررسی می کنیم تا بتوانید متناسب با شرایط سیستم خود، انتخاب دقیق تری از کارخانه تولید شیرآلات صنعتی بهشیر داشته باشید.

همه چیز در مورد شیر یکطرفه فنری

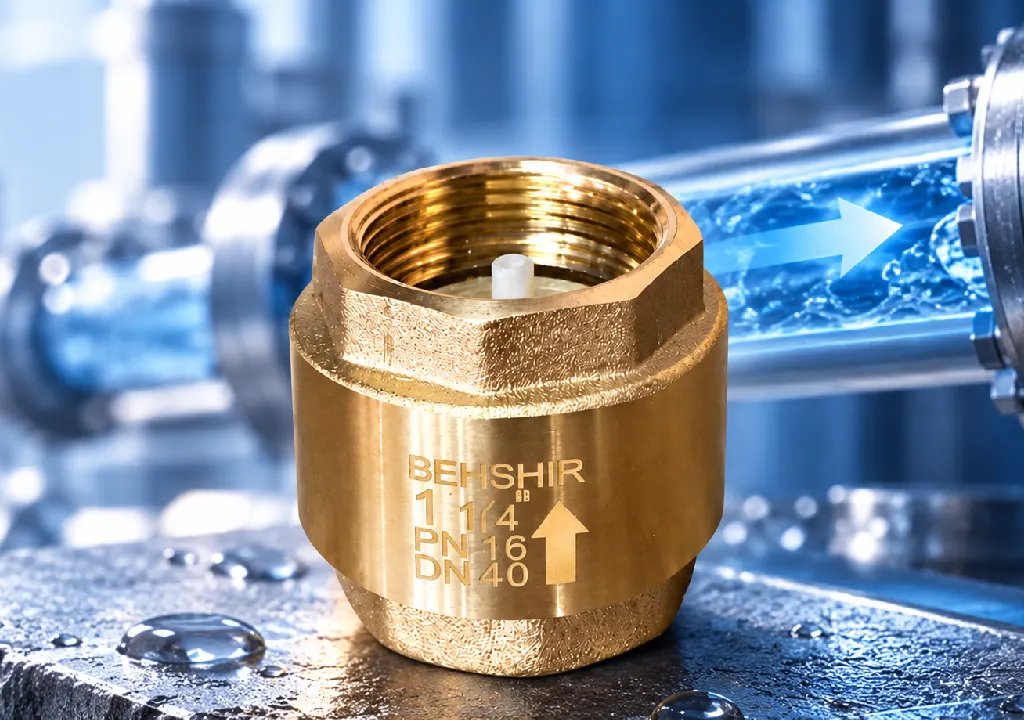

شیر یکطرفه فنری یا Spring Check Valve نوعی شیر خودکار است که بدون نیاز به اپراتور یا فرمان خارجی، جهت حرکت سیال را کنترل می کند. در ساختار این محصول، یک فنر به دیسک یا پیستون متصل است و آن را به سمت نشیمنگاه شیر هدایت می کند.

هنگامی که فشار سیال ورودی از نیروی فنر بیشتر شود، قطعه مسدود کننده کنار می رود و جریان عبور می کند. با کاهش فشار، فنر قطعه را به محل اولیه بازمی گرداند و مسیر بسته می شود.

برای بررسی گزینه های موجود و مقایسه هزینه خرید، می توانید قیمت شیرآلات برنجی را مشاهده کنید. شیرهای برنجی در بسیاری از تاسیسات آب و کاربردهای عمومی مورد استفاده قرار می گیرند.

انواع شیر یکطرفه فنری

شیرهای یکطرفه فنری بر اساس طراحی داخلی، نوع اتصال و جنس بدنه دسته بندی می شوند. شناخت این مدل ها به انتخاب محصول متناسب با شرایط بهره برداری کمک می کند.

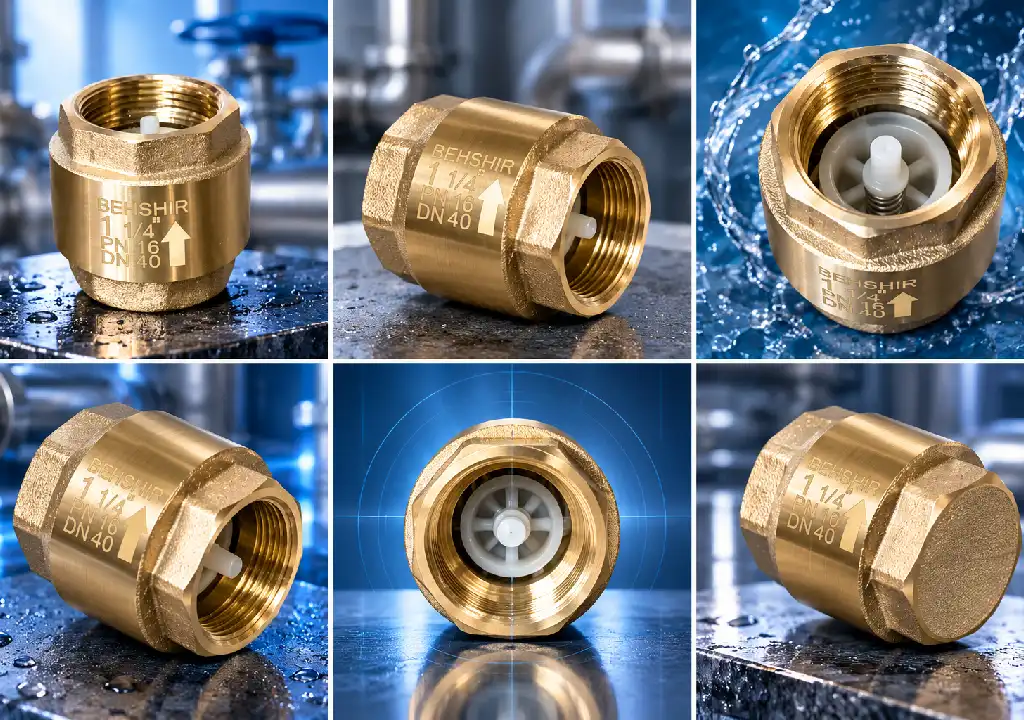

• شیر یکطرفه فنری برنجی: بدنه آن از آلیاژ برنج ساخته شده و در بسیاری از تاسیسات آب و سیستم های عمومی کاربرد دارد.
• شیر یکطرفه فنری خطی: مسیر حرکت سیال و قطعه متحرک در راستای مشخصی قرار دارند. این مدل در بسیاری از سیستم های لوله کشی کاربرد دارد.
• شیر یکطرفه فنری پیستونی: از پیستون به عنوان قطعه مسدود کننده استفاده می کند و با توجه به طراحی، برای برخی شرایط فشار و جریان مناسب است.
• شیر یکطرفه فنری استیل: در سیستم هایی استفاده می شود که مقاومت در برابر خوردگی و سازگاری با سیال اهمیت دارد؛ البته گرید استیل باید متناسب با محیط انتخاب شود.

هنگام خرید، علاوه بر نوع شیر، باید به فشار بازشدن، افت فشار، دمای کاری و سازگاری مواد با سیال توجه کنید.

اجزای شیر یکطرفه فنری

ساختار شیر یکطرفه فنری از چند بخش اصلی تشکیل شده است که هماهنگی میان آنها عملکرد صحیح شیر را تضمین می کند.

• بدنه: محفظه اصلی شیر است و فشار سیال را تحمل می کند. جنس بدنه ممکن است برنج، فولاد یا استیل باشد.
• فنر: نیروی لازم برای بازگشت قطعه متحرک به وضعیت بسته را تامین می کند.
• دیسک یا پیستون: وظیفه باز و بسته کردن مسیر عبور سیال را بر عهده دارد.
• نشیمنگاه: سطحی است که دیسک روی آن قرار می گیرد و با ایجاد آب بندی مناسب، مانع برگشت جریان می شود.
• آب بندها: در صورت وجود، به کاهش نشتی در محل های اتصال و بخش های داخلی کمک می کنند.
• اتصالات ورودی و خروجی: شیر را به شبکه لوله کشی متصل می کنند و باید با ابعاد و استاندارد سیستم سازگار باشند.

خرابی فنر، فرسودگی آب بند یا تجمع رسوبات در بخش داخلی می تواند باعث افت عملکرد یا نشتی شیر شود؛ بنابراین بازرسی دوره ای اهمیت دارد.

ویژگی های شیر یکطرفه فنری

ویژگی شیر یکطرفه فنری باعث شده است که این محصول در بسیاری از سیستم های انتقال سیال مورد استفاده قرار بگیرد. مهم ترین مزایای آن عبارت اند از عملکرد خودکار، جلوگیری از برگشت جریان، واکنش سریع و تنوع در جنس و ابعاد.

هنگام انتخاب شیرآلات صنعتی، بررسی و مقایسه قیمت شیر فلکه کشویی برنجی نیز می تواند برای برآورد هزینه تجهیزات قطع و وصل جریان مفید باشد؛ زیرا این شیر برخلاف شیر یکطرفه فنری، برای کنترل دستی عبور سیال طراحی شده است.

• عملکرد خودکار: برای کنترل جریان به اپراتور یا نیروی برق نیاز ندارد.
• واکنش سریع: در طراحی های مناسب، فنر می تواند به بسته شدن سریع تر شیر کمک کند.
• تنوع در جنس و ابعاد: مدل های مختلف برای فشارها، قطرها و شرایط کاری متفاوت عرضه می شوند.
• جلوگیری از برگشت سیال: با بسته شدن مسیر در شرایط مناسب، از بازگشت جریان جلوگیری می کند.
• نصب در موقعیت های مختلف: برخی مدل ها امکان نصب در وضعیت های گوناگون را دارند؛ با این حال، جهت و وضعیت نصب باید مطابق دستورالعمل سازنده باشد.

با وجود این مزایا، شیر فنری ممکن است افت فشار ایجاد کند و در صورت انتخاب نادرست فنر یا اندازه شیر، عملکرد مناسبی نداشته باشد. برای خرید، مشخصات فنی را با شرایط واقعی سیستم مطابقت دهید.

کاربرد شیر یکطرفه فنری

در انتخاب شیر مناسب، علاوه بر کاربرد، باید مشخصات فنی و قیمت محصول را نیز بررسی کنید. برای مثال، قیمت شیر سه راه صافی برنجی و دیگر محصولات را باید با توجه به عملکرد هر محصول مقایسه کرد؛ زیرا شیر سه راه صافی برای انشعاب و صافی کردن جریان، شیر فلکه کشویی برای قطع و وصل مسیر و شیر یکطرفه برای جلوگیری از برگشت سیال استفاده می شود.

کاربرد	توضیحات
سیستم های پمپاژ آب	جلوگیری از برگشت آب و کمک به محافظت از پمپ ها و تجهیزات مرتبط
تاسیسات ساختمانی	استفاده در برخی مسیرهای آب رسانی و مدارهای تاسیساتی
صنایع نفت و گاز	کنترل جهت جریان در کاربردهای سازگار با فشار، دما و استانداردهای مورد نیاز
سیستم های هوای فشرده	جلوگیری از برگشت هوا در مسیرهای انتقال و تجهیزات سازگار
تجهیزات صنعتی	جلوگیری از برگشت سیال در خطوط انتقال و مدارهایی که معکوس شدن جریان می تواند اختلال ایجاد کند

طرز کار شیر یکطرفه فنری

شیر یکطرفه فنری با استفاده از فشار سیال و نیروی فنر کار می کند. با ورود سیال و غلبه فشار آن بر نیروی فنر، دیسک یا پیستون حرکت کرده و مسیر باز می شود. با کاهش فشار یا معکوس شدن جریان، فنر قطعه را به نشیمنگاه بازمی گرداند و مسیر را می بندد.

برای انتخاب شیر مناسب، باید قطر اسمی، فشار کاری، نوع اتصال و مشخصات سیال را بررسی کنید. همچنین مقایسه قیمت شیر یکطرفه دریچه ای برنجی با مدل فنری می تواند به انتخاب محصول متناسب با نیاز سیستم کمک کند.

سخن آخر

شیر یکطرفه فنری یکی از اجزای کاربردی سیستم های انتقال سیال است که با کمک فنر و قطعه مسدود کننده، جریان را در یک جهت عبور می دهد و از برگشت آن جلوگیری می کند. عملکرد خودکار، طراحی ساده و تنوع جنس و اندازه از مهم ترین ویژگی های این شیر هستند.

برای انتخاب مناسب، باید فشار کاری، دما، نوع سیال و شرایط نصب را بررسی کنید. همچنین، استعلام قیمت شیر یکطرفه فنری برنجی و مقایسه مشخصات فنی محصولات به شما کمک می کند تا با توجه به نیاز سیستم، انتخابی مطمئن و اقتصادی داشته باشید.

سوالات متداول

شیر یکطرفه فنری چه وظیفه ای دارد؟

این شیر اجازه عبور سیال در یک جهت را می دهد و هنگام کاهش فشار یا برگشت جریان، مسیر را می بندد تا از برگشت سیال جلوگیری شود.

تفاوت شیر یکطرفه فنری با شیر یکطرفه دریچه ای چیست؟

شیر فنری با نیروی فنر و حرکت قطعه مسدود کننده عمل می کند؛ اما در شیر یکطرفه دریچه ای، باز و بسته شدن معمولاً با حرکت دریچه تحت تاثیر جریان انجام می شود. شرایط نصب، افت فشار و نوع کاربرد این دو مدل می تواند متفاوت باشد.

شیر یکطرفه فنری برنجی برای چه کاربردهایی مناسب است؟

این شیر در بسیاری از سیستم های آب رسانی، تاسیسات ساختمانی و کاربردهای عمومی قابل استفاده است؛ به شرط آنکه فشار، دما و ترکیب سیال با مشخصات فنی محصول سازگار باشند.
