شیر یکطرفه دریچه ای چیست؟

شیر یکطرفه دریچه ای یکی از تجهیزات پرکاربرد در سیستم های لوله کشی و انتقال سیال است که از برگشت جریان در مسیر لوله جلوگیری می کند. این شیر با استفاده از فشار سیال و حرکت دریچه داخلی، به صورت خودکار باز و بسته می شود و برای عملکرد خود به اپراتور یا نیروی محرک خارجی نیاز ندارد. انتخاب صحیح این تجهیز می تواند از آسیب به پمپ ها، افت عملکرد سیستم و بروز مشکلات ناشی از برگشت سیال جلوگیری کند. در این مقاله از بهشیر، به معرفی شیر یکطرفه دریچه ای، انواع، اجزا، ویژگی ها و کاربردهای آن می پردازیم.

همه چیز در مورد شیر یکطرفه دریچه ای

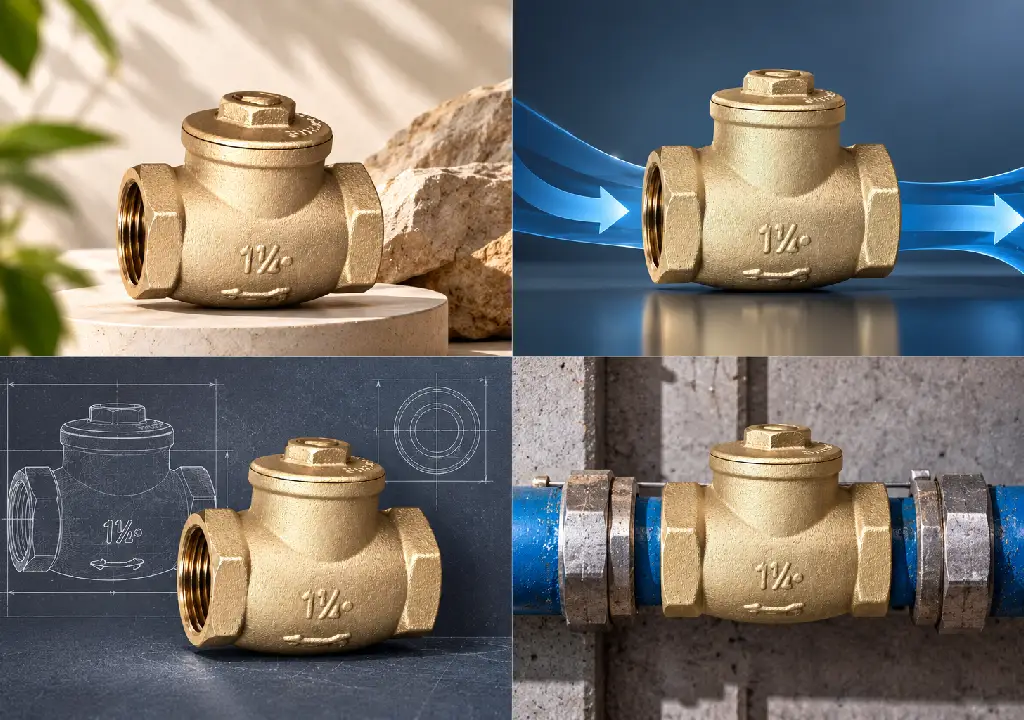

شیر یکطرفه دریچه ای (Swing Check Valve) نوعی شیر خودکار است که در آن یک دریچه متحرک با کمک جریان سیال باز می شود و در صورت کاهش فشار یا معکوس شدن جریان، به سمت نشیمنگاه خود باز می گردد. این عملکرد باعث می شود سیال فقط در جهت تعیین شده حرکت کند.

این شیر معمولا در مسیر خروجی پمپ ها، خطوط انتقال آب و شبکه های صنعتی نصب می شود. طراحی آن به گونه ای است که در صورت انتخاب درست، افت فشار نسبتا کمی ایجاد می کند. هنگام انتخاب بین مدل های مختلف، مقایسه قیمت شیر یکطرفه فنری برنجی نیز می تواند به تصمیم گیری بهتر کمک کند. البته عملکرد مناسب شیر به فشار کاری، نوع سیال، قطر لوله و شرایط نصب بستگی دارد.

انواع شیر یکطرفه دریچه ای

شیرهای یکطرفه دریچه ای با توجه به طراحی بدنه، نوع اتصال و شرایط کاری در مدل های مختلفی تولید می شوند. هنگام انتخاب مدل مناسب، بررسی عواملی مانند جنس بدنه، سایز و فشار کاری اهمیت دارد؛ زیرا این مشخصات بر قیمت شیر یکطرفه دریچه ای برنجی و تناسب آن با نیاز سیستم تاثیر می گذارند. مهم ترین انواع این شیر عبارت اند از:

• شیر یکطرفه دریچه ای رزوه ای: بیشتر در خطوط با قطر کمتر و سیستم های لوله کشی سبک کاربرد دارد.
• شیر یکطرفه دریچه ای برنجی: در برخی تاسیسات آب و سیستم های لوله کشی با ابعاد کوچک مورد استفاده قرار می گیرد.
• شیر یکطرفه دریچه ای با بدنه چدنی: گزینه ای رایج برای انتقال آب در تاسیسات ساختمانی و برخی شبکه های آبرسانی است.
• شیر یکطرفه دریچه ای فولادی: برای شرایط کاری صنعتی و کاربردهایی که به استحکام مکانیکی مناسب نیاز دارند، انتخاب می شود.
• شیر یکطرفه دریچه ای فلنجی: برای خطوط لوله صنعتی و شبکه هایی با قطر متوسط تا بزرگ استفاده می شود و اتصال محکمی به خط لوله دارد.

هنگام انتخاب مدل مناسب، باید جنس بدنه و قطعات داخلی، فشار و دمای کاری و سازگاری شیر با سیال بررسی شود.

اجزای شیر یکطرفه دریچه ای

آشنایی با اجزای داخلی این شیر به انتخاب و نگهداری بهتر آن کمک می کند. مهم ترین قطعات عبارت اند از:

• لولا و محور: امکان حرکت چرخشی دریچه را فراهم می کنند.
• بدنه: محفظه اصلی شیر است که سیال از داخل آن عبور می کند.
• دریچه یا دیسک: قطعه متحرکی است که با فشار جریان باز می شود و هنگام برگشت جریان، مسیر را مسدود می کند.
• نشیمنگاه: سطحی است که دریچه هنگام بسته شدن روی آن قرار می گیرد و به جلوگیری از برگشت سیال کمک می کند.
• درپوش: در مدل های دارای درپوش قابل باز شدن، دسترسی به بخش های داخلی را برای بازرسی و تعمیر آسان تر می کند.

کیفیت ساخت این قطعات و میزان آب بندی دریچه، تاثیر مستقیمی بر عملکرد شیر و طول عمر آن دارد.

ویژگی های شیر یکطرفه دریچه ای

ویژگی شیر یکطرفه دریچه ای باعث شده است که این تجهیز در بسیاری از سیستم های انتقال سیال مورد استفاده قرار بگیرد. مهم ترین ویژگی های آن عبارت اند از:

کاربرد شیر یکطرفه دریچه ای

کاربرد شیر یکطرفه دریچه ای به جلوگیری از برگشت سیال و حفظ جهت جریان در خطوط لوله مربوط می شود. این شیر در صنایع مختلفی مورد استفاده قرار می گیرد و هنگام تهیه تجهیزات تاسیساتی، بررسی قیمت شیر فلکه کشویی برنجی در کنار سایر شیرآلات نیز می تواند به برآورد دقیق تر هزینه های پروژه کمک کند. مهم ترین کاربردهای شیر یکطرفه دریچه ای عبارت اند از:

• سیستم های آبرسانی: برای جلوگیری از برگشت آب در خطوط انتقال و توزیع.
• تاسیسات ساختمانی: در برخی مسیرهای آب رسانی و مدارهای تاسیساتی.
• سیستم های آبیاری: برای جلوگیری از برگشت آب در بخش هایی از شبکه آبیاری.
• صنایع نفت و گاز: در خطوط و تجهیزات سازگار با نوع شیر، جنس بدنه و فشار کاری.
• صنایع شیمیایی: برای کنترل جهت جریان سیالاتی که با متریال شیر سازگاری دارند.
• ایستگاه های پمپاژ: برای کاهش خطر برگشت جریان به پمپ پس از توقف آن، با توجه به طراحی سیستم.

برای انتخاب محصول مناسب، بررسی فشار کاری، دمای سیال، قطر خط، نوع اتصال و احتمال ایجاد ضربه قوچ ضروری است. اگر به دنبال خرید تجهیزات مناسب برای تاسیسات خود هستید، می توانید مدل های مختلف شیرآلات برنجی را بررسی کنید و بر اساس نیاز پروژه تصمیم بگیرید.

طرز کار شیر یکطرفه دریچه ای

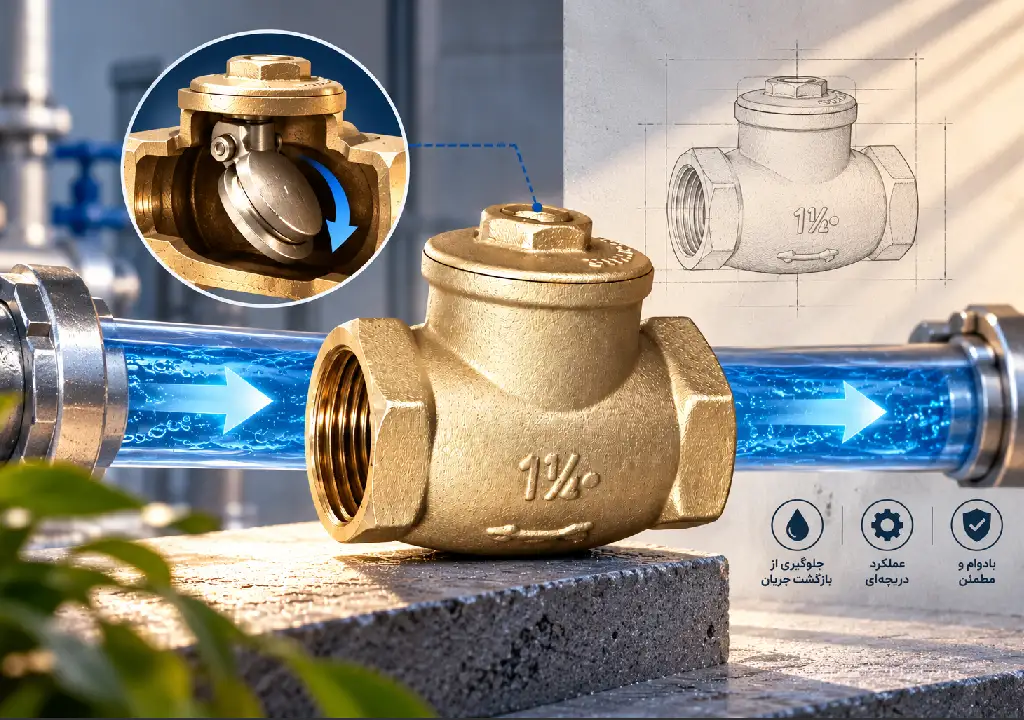

طرز کار شیر یکطرفه دریچه ای بر اساس اختلاف فشار در دو طرف دریچه انجام می شود. زمانی که فشار سیال در جهت مجاز افزایش پیدا می کند، نیروی جریان به دریچه وارد می شود و آن را حول محور لولا باز می کند. در نتیجه، سیال از داخل شیر عبور می کند.

هنگامی که جریان کاهش پیدا می کند یا فشار سمت خروجی بیشتر می شود، دریچه به سمت نشیمنگاه حرکت می کند و مسیر عبور را می بندد. در این حالت، از برگشت جریان جلوگیری می شود. با این حال، میزان آب بندی به طراحی شیر، وضعیت نشیمنگاه و شرایط کاری بستگی دارد و همه مدل ها لزوما آب بندی کاملا بدون نشتی ایجاد نمی کنند.

برای خرید مطمئن و انتخاب شیر متناسب با نیاز پروژه، مراجعه به کارخانه شیرآلات صنعتی بهشیر می تواند به بررسی گزینه های موجود کمک کند.

جمع بندی

شیر یکطرفه دریچه ای با استفاده از یک دریچه متحرک، جریان سیال را در یک جهت عبور می دهد و از برگشت آن جلوگیری می کند. ساختار ساده، افت فشار نسبتا کم و تنوع در جنس و ابعاد از مهم ترین مزایای این محصول هستند. هنگام بررسی تجهیزات تاسیساتی، مقایسه قیمت شیر سه راه صافی برنجی با سایر شیرآلات نیز می تواند به انتخاب بهتر و مدیریت هزینه های پروژه کمک کند. با این حال، برای انتخاب صحیح شیر یکطرفه دریچه ای باید فشار و دمای کاری، نوع سیال، اندازه لوله و شرایط نصب را در نظر گرفت. بررسی کیفیت ساخت و تناسب مدل با شرایط پروژه نیز به افزایش ایمنی و طول عمر سیستم کمک می کند.

سوالات متداول

شیر یکطرفه دریچه ای چه کاربردی دارد؟

این شیر برای جلوگیری از برگشت سیال در خطوط لوله، سیستم های آبرسانی، ایستگاه های پمپاژ و برخی کاربردهای صنعتی استفاده می شود.

تفاوت شیر یکطرفه دریچه ای و فنری چیست؟

در مدل دریچه ای، دیسک حول یک محور می چرخد؛ اما در مدل فنری، حرکت قطعه مسدود کننده با کمک فنر انجام می شود. انتخاب بین آن ها به شرایط جریان و طراحی سیستم بستگی دارد.

هنگام خرید شیر یکطرفه دریچه ای به چه نکاتی توجه کنیم؟

جنس بدنه و قطعات داخلی، فشار و دمای کاری، قطر لوله، نوع اتصال، سازگاری با سیال و احتمال ایجاد ضربه قوچ از مهم ترین معیارهای انتخاب هستند.
